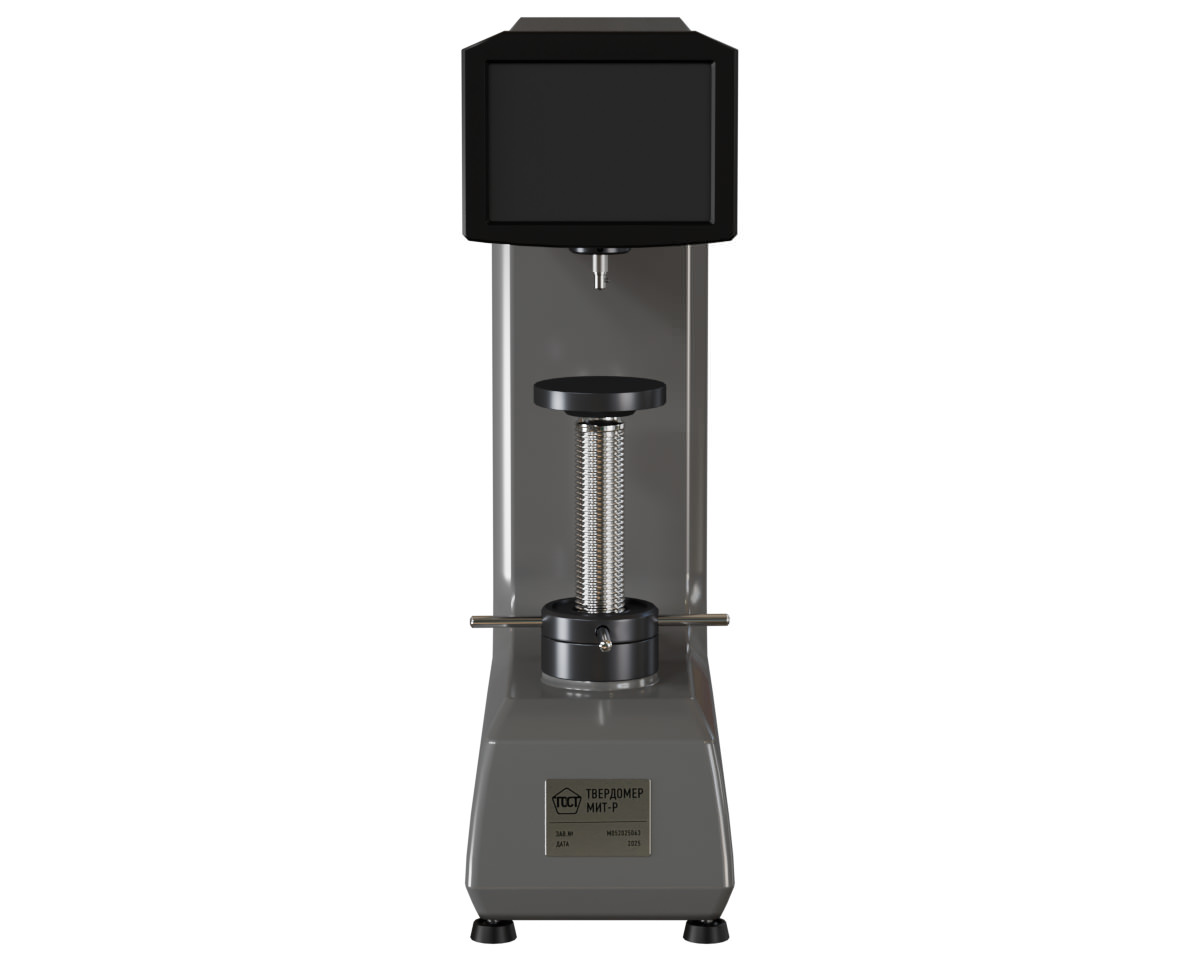

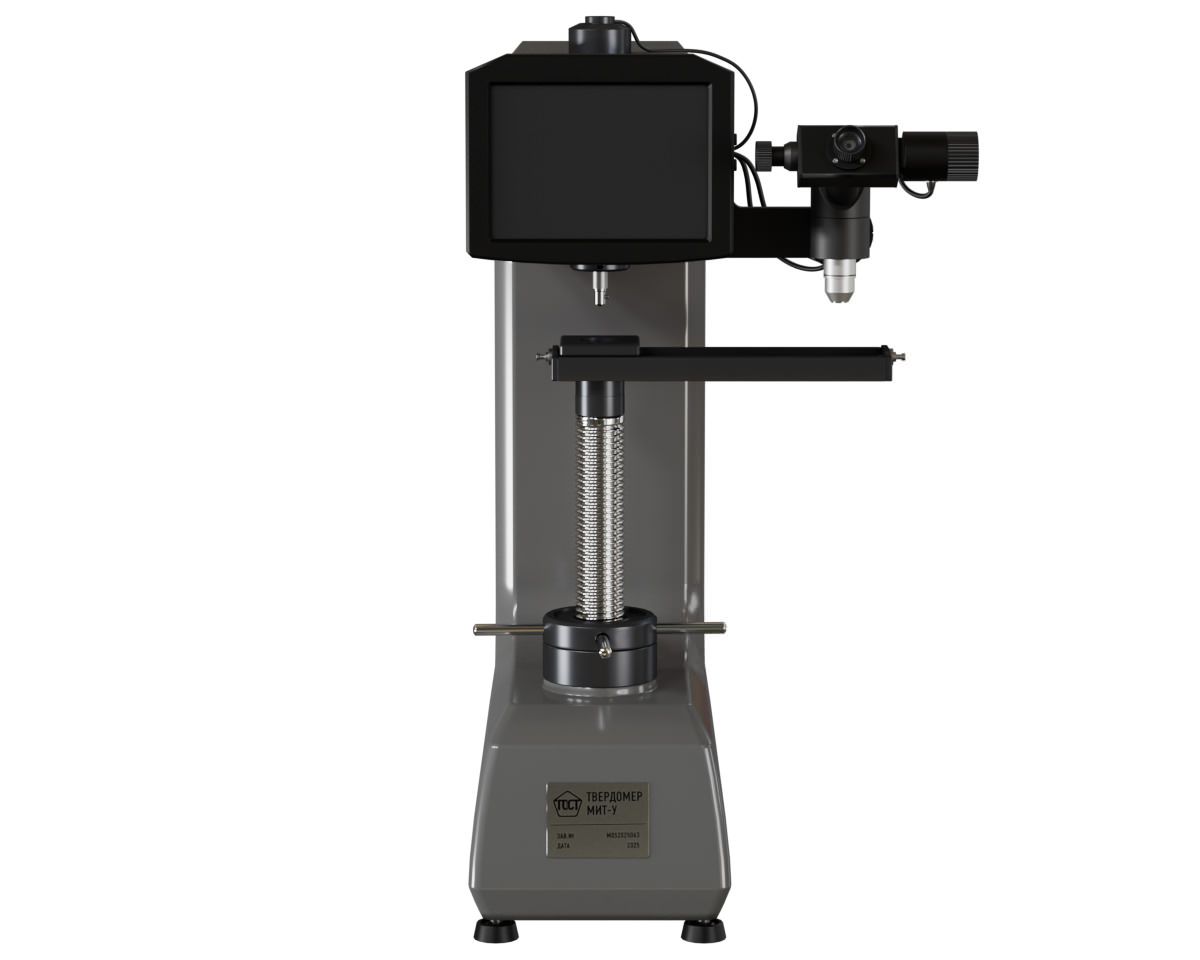

Стационарные твердомеры ГОСТ-ТЕСТ серии МИТ

в наличии

Стационарные твердомеры серии МИТ предназначены для измерений твердости материалов по методам: Бринелля, Роквелла, Супер-Роквелла, Виккерса и Микро-Виккерса.

Заказать

Узнать стоимость оборудования или получить более подробную информацию можно по телефону 8 (800) 770-74-53 или отправив соответствующий запрос на E-mail: mail@gost-lab.ru

Описание
Технические характеристики
Сертификаты

В каталоге представлены типовые испытательные машины. За консультацией по изготовлению нестандартного оборудования - обращайтесь к менеджерам компании. Отправьте заявку на mail@gost-lab.ru или звоните 8 (800) 770-74-53

Твердомеры ГОСТ серии МИТ предназначены для измерений твердости металлов, сплавов, твердых пластиков, твердых смол, минералов, защитных покрытий и конструкционных материалов по шкалам Бринелля, Роквелла, Супер-Роквелла, Виккерса и Микро-Виккерса в соответствии с ГОСТ 9012-59, ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9450-76 (стандартные наконечники) и, дополнительно, по шкалам Кнупа, Берковича в соответствии с ГОСТ 9450-76, ГОСТ Р ИСО 4545-1-2015, ГОСТ Р 8.748-2011 (нестандартные наконечники).

Твердомеры серии МИТ соответствуют требованиям ГОСТ 23677-79, ГОСТ 9030-75, ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81), ГОСТ 9013-59 (ИСО 6508-86), ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9450-76 (СТ СЭВ 1195-78), ГОСТ Р ИСО 4545-1-2015, ГОСТ 8.062-85, ГОСТ 8.064-94, ГОСТ 8.063-2012, техническим условиям ТУ4271-004-0264073386-2018.

Принцип действия твердомеров основан:

для шкал Бринелля на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности восстановленного отпечатка (и/или методом пересчета от глубины внедрения наконечника);
для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;
для шкал Виккерса и Микро-Виккерса на статическом вдавливании алмазного правильного четырехгранного пирамидального наконечника с последующим измерением длин диагоналей восстановленного отпечатка;
для шкал Кнупа на статическом вдавливании алмазного ромбического в основании пирамидального наконечника с последующим измерением длины длинной диагонали восстановленного отпечатка;
для шкал Берковича на статическом вдавливании алмазного треугольного в основании пирамидального наконечника с последующим измерением длины длин ребер восстановленного отпечатка;
для остальных шкал на статическом вдавливании наконечника особой формы и твердости в поверхность образцов с последующим измерением площади восстановленного отпечатка или глубины внедрения наконечника.

Устройство приложения нагрузки может быть выполнено в нескольких исполнениях и может быть заключено в цельно литой корпус, смонтировано на специальном устройстве крепления к испытываемой поверхности, прикреплено к консольному устройству перемещения параллельно и перпендикулярно к поверхности детали, к специальному устройству подачи (удержания) крупногабаритных деталей, к конвейерной линии перемещения деталей, к электромеханическому нагружающему модулю или установлено на станок с автоматической подачей деталей и подготовкой поверхности испытания.

Измерительный блок может быть выполнен в различных исполнениях и включать в себя различные устройства индикации (стрелочный индикатор, микрометр, оптическое устройство, электронный блок управления и обработки данных).

Во весь экран

	МИТ-Б (Бринелль)	МИТ-Р (Роквелл и Супер-Роквелл)	МИТ-В (Виккерс)	МИТ-мВ (Микро-Виккерс)	МИТ-БРВ (Универсальные)
Испытательная нагрузка, Н (кгс)	9,807 (1); 12,26 (1,25); 24,52 (2,5); 39,23 (4); 49,03 (5); 61,29 (6,25); 76,61 (7,8); 98,07 (10); 153,2 (15,6); 196,1 (20); 245,2 (25); 294,2 (30); 306,5 (31,25); 392,3 (40); 612,5 (62,5); 980,7 (100); 1177 (120); 1226 (125); 1838,81 (187,5); 2451,75 (250); 4903 (500); 7355,25 (750); 9807 (1000); 14710 (1500); 29421 (3000)	Предварительная Супер-Роквелл: 29,42 (3) Роквелл: 98,07 (10) Основная Супер-Роквелл: 147,1 (15); 294,2 (30); 441,3 (45) Роквелл: 588,4 (60); 980,7 (100); 1471 (150)	1,961 (0,2); 2,942 (0,3); 4,903 (0,5); 9,807 (1); 19,61 (2); 24,52 (2,5); 29,42 (3); 49,03 (5); 98,07 (10); 196,1 (20); 294,2 (30); 392,3 (40); 490,3 (50); 980,7 (100)	0,00981 (0,001); 0,0196 (0,002); 0,049 (0,005); 0,098 (0,01); 0,245 (0,025); 0,49 (0,05); 0,981 (0,1); 1,961 (0,2); 2,942 (0,3); 4,903 (0,5); 9,807 (1)	Предварительная 98,07 (10) Основная 294,2 (30); 306,5 (31,25); 588,4 (60); 980,7 (100); 1471 (150); 1839 (187,5)
Высота	до 1300 мм *	до 1200 мм *	до 1200 мм *	до 750 мм *	до 1000 мм *
Ширина	до 350 мм *	до 350 мм *	до 400 мм *	до 400 мм*	до 350 мм *
Глубина	до 800 мм *	до 500 мм *	до 600 мм *	до 600 мм *	до 700 мм*
Масса	до 350 кг *	до 150 кг *	до 150 кг *	до 75 кг *	до 250 кг *
Условия эксплуатации:
Напряжение	от 187 В до 242 В
Ток	не более 5 А
Частота	от 49 Гц до 51 Гц
Мощность	не более 500 Вт
Температура окружающего воздуха	от +1 °С до +45 °С
Относительная влажность окружающего воздуха	не более 80 %
Атмосферное давление, (мм рт. ст.)	от 84 кПа до 106 кПа (от 630 до 795)

Примечание: * - в зависимости от технического задания Заказчика.

Метрологические характеристики:

F/D2	Интервалы измерения твердости, HB (HBW)
	11±9	30±20	75±25	125±25	200±50	300±50	400±50	550±100
	Пределы допускаемой абсолютной погрешности твердомеров, HB (HBW)
1	±1,0	±1,5	±3,0	-	-	-	-	-
1,25	-	±1,5	±3,0	±4,5	±7,5	-	-	-
2,5	-	±1,5	±3,0	±4,5	±7,5	-	-	-
5	-	±1,5	±3,0	-	-	-	-	-
10	-	±1,5	±3,0	±4,5	±7,5	-	-	-
15	-	±1,5	±3,0	±4,5	±7,5	-	-	-
30	-	-	±3,0	±4,5	±7,5	±10,5	±13,5	±18

Шкалы твердости	Диапазон измерений твердости	Пределы допускаемой абсолютной погрешности твердомеров
HRA	от 50HRA до 93HRA	±1,2 HRA
HRB	от 25HRB до 50HRB от 50HRB до 100HRB	±3,0 HRB ±2,0 HRB
HRC	от 20HRC до 35HRC от 35HRC до 55HRC от 55HRC до 70HRC	±2,0 HRC ±1,5 HRC ±1,0 HRC
HR15N	от 70HR15N до 94HR15N	±1,0HR15N
HR30N	от 40HR30N до 76HR30N от 76HR30N до 86HR30N	±2,0HR30N ±1,0HR30N
HR45N	от 40HR45N до 78HR45N	±2,0HR45N
HR15T	от 62HR15T до 93HR15T	±3,0HR15T
HR30T	от 40HR30T до 70HR30T от 70HR30T до 82HR30T	±3,0HR30T ±2,0HR30T
HR45T	от 10HR45T до 72HR45T	±3,0HR45T

Обозначение шкалы твердости	Интервалы измерений твердости HV
	от 30 до 75	от 75 до 125	от 125 до 175	от 175 до 225	от 225 до 275	от 275 до 325	от 325 до 375	от 375 до 425	от 425 до 475	от 475 до 525	от 525 до 575	от 575 до 625	от 625 до 675	от 675 до 725	от 725 до 775	от 775 до 825	от 825 до 875	от 875 до 925	от 925 до 1075	от 1075 до 1500
	Пределы допускаемой абсолютной погрешности твердомера, HV
HV0,001	±9	±12	±16	±20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
HV0,002	±9	±12	±16	±20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
HV0,005	±9	±12	±16	±20	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
HV0,01	±5	±10	±15	±20	±20	±27	±35	-	-	-	-	-	-	-	-	-	-	-	-	-
HV0,025	±4	±10	±15	±20	±20	±27	±35	-	-	-	-	-	-	-	-	-	-	-	-	-
HV0,05	-	±8	±14	±20	±20	±27	±35	±40	±50	-	-	-	-	-	-	-	-	-	-	-
HV0,1	-	±6	±11	±16	±20	±27	±35	±40	±50	±50	±58	±66	±72	±77	±86	±96	±102	-	-	-
HV0,2	-	±4	±8	±12	±18	±24	±30	±36	±43	±50	±58	±66	±72	±77	±86	±96	±102	±108	±110	-
HV0,3	-	±4	±7	±10	±14	±18	±23	±28	±34	±40	±47	±54	±62	±70	±75	±80	±89	±99	±110	-
HV0,5	-	±3	±7	±10	±13	±15	±19	±24	±27	±30	±36	±42	±46	±49	±56	±64	±68	±72	±90	±142
HV1	-	±3	±6	±8	±10	±12	±14	±16	±20	±25	±28	±30	±32	±35	±37,5	±48	±51	±54	±60	±77
HV2	-	±3	±5	±6	±8	±9	±12	±16	±18	±20	±22	±24	±26	±28	±30	±32	±38	±45	±50	±77
HV5	-	±3	±5	±6	±8	±9	±11	±12	±14	±15	±17	±18	±20	±21	±23	±24	±26	±27	±40	±52
HV10, HV20	-	±3	±5	±6	±8	±9	±11	±12	±14	±15	±17	±18	±20	±21	±23	±24	±26	±27	±30	±39
HV30,HV50	-	±3	±5	±6	±6	±6	±7	±8	±9	±10	±11	±12	±13	±14	±15	±16	±18	±19	±20	±26
HV100	-	±3	±5	±6	±6	±6	±7	±8	±9	±10	±11	±12	±13	±14	±15	±16	±18	±19	±20	±26

Описание

Технические характеристики

Сертификаты

Измерительная система "ГОСТ-ТЕСТ"

Компания "ГОСТ" представляет комплексное программное обеспечение "ГОСТ-ТЕСТ". Данная программа позволяет сделать процесс испытания проще, точнее и эффективнее, вне зависимости от вида материалов и типов испытаний.

Программа "ГОСТ-ТЕСТ" не просто модифицирует базовый модуль для отдельных приложений, она представляет различные библиотеки методик испытаний от обычных до специально ориентированных на конкретные приложения.

Эти методики разрабатывались в тесном сотрудничестве с нашими пользователями по всему миру и полностью соответствуют международным стандартам.

Программа "ГОСТ-ТЕСТ" включен в единый реестр российских программ для электронных вычислительных машин и баз данных по Приказу Минцифры России от 27.05.2021 № 501 Приложение № 1, реестровый № 10576
